Ellenálláshuzal, hegesztőszalag, fűtőszál és speciális profil
Ellenállásanyagok csomagológépekhez, fóliahegesztéshez, vágáshoz és ipari fűtési feladatokra. Körhuzalok, lapos szalagok, vágóprofilok és egyedi keresztmetszetek standard vagy PTFE bevonatú kivitelben.

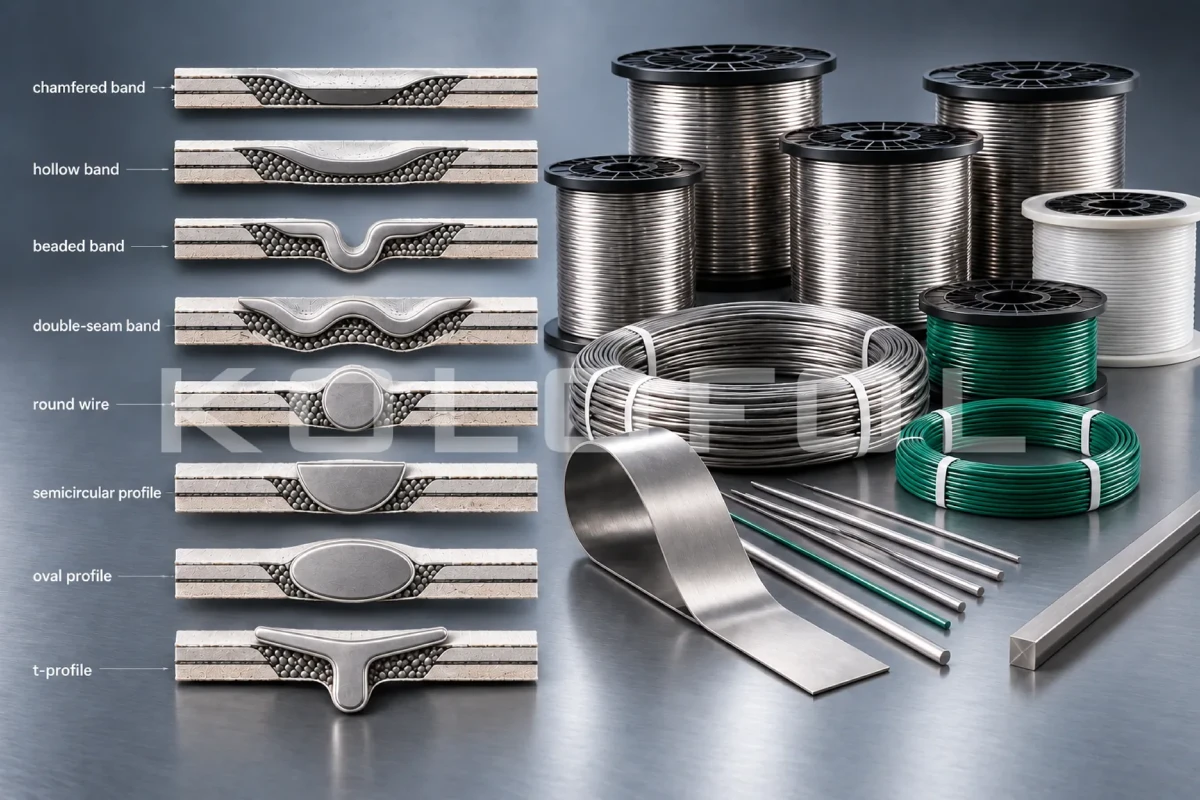

Ellenállásanyagok, fűtő- és vágóelemek

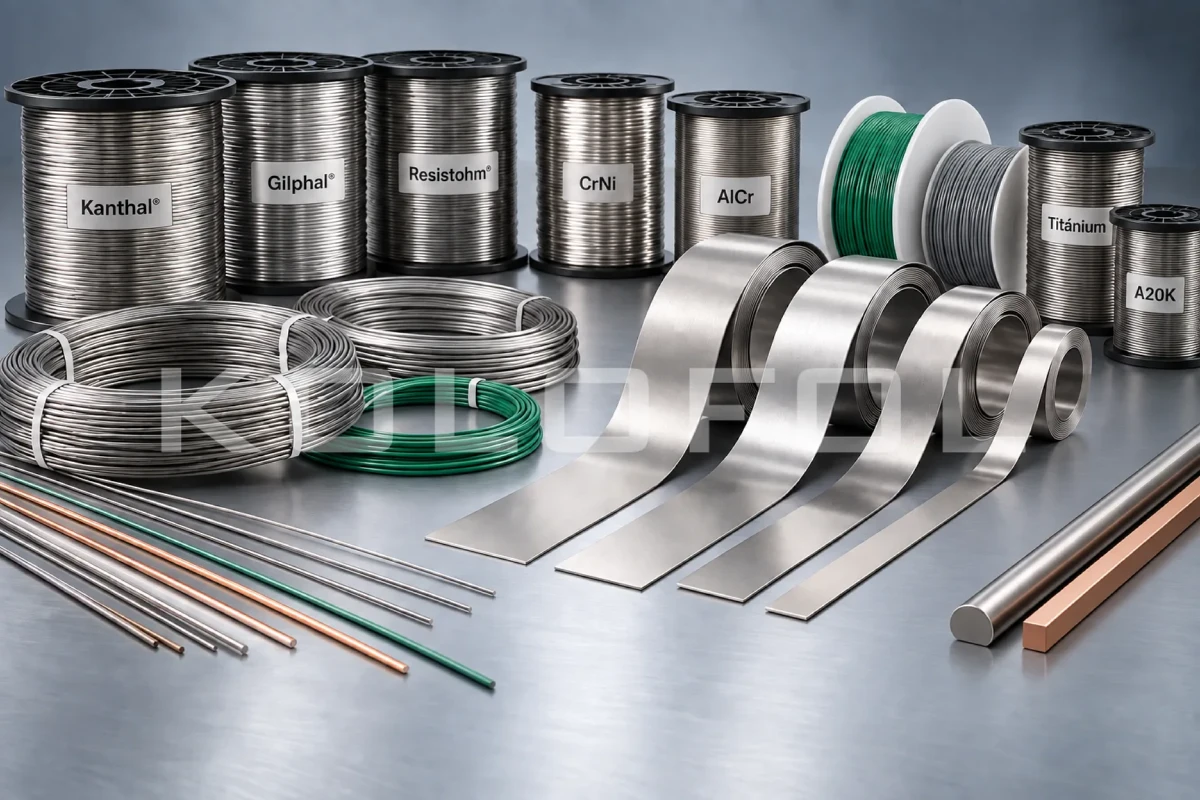

Az eredeti KOLOFOL kínálatban Kanthal®, Gilphal®, Resistohm®, CrNi és AlCr, Titánium ellenállásanyagok, valamint A20K speciális kemény acélötvözet szerepel. A termékek fűtő, sütő, vágó és hegesztőelemként használhatók többek között csomagológépekben, XPS habvágásnál, kemencefűtésnél és előtét-ellenállásként.
A megfelelő anyagot az elektromos ellenállás, keresztmetszet, üzemi hőmérséklet, mechanikai terhelés, felfogatás és a kívánt hegesztési vagy vágási geometria együtt határozza meg.
- Körhuzal – Fűtő és vágószálakhoz, kis keresztmetszetű ellenálláselemekhez.
- Lapos hegesztőszalag – Impulzus hegesztő gépekhez; a szélesség és vastagság meghatározza a villamos és hőtechnikai viselkedést.

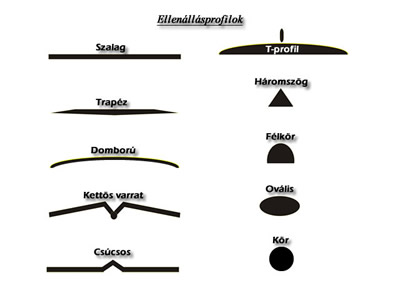

- Speciális profil – Háromszög, félkör, T-profil, domborított, vágó vagy egyedi profil speciális varratokhoz.
- PTFE bevonatú kivitel – Egyes huzalok, szalagok és profilok tapadáscsökkentő PTFE bevonattal is készülhetnek.
A hegesztési feladathoz igazított geometria
Az impulzus hegesztő elem nem csak egyszerű körhuzal vagy lapos szalag lehet. A keresztmetszet a hegesztési nyomvonal, a hőeloszlás, a vágóhatás és az áramigény szempontjából is meghatározó.
Az ipari kínálatban standard szalagkeresztmetszetek, formázott hegesztőelemek, speciális ötvözetű szalagok, Duo-therm megoldások és üreges huzalok is szerepelnek. Az üreges huzal kisebb effektív keresztmetszettel és kisebb áramigénnyel használható, és belső sűrített levegős hűtés is kialakítható.
- lapos impulzus hegesztőszalag
- kör keresztmetszetű vágó és fűtőhuzal
- háromszög és félkör profil
- T- és egyéb speciális profil
- kontúrozott hegesztőelem
- Duo-therm eltérő keresztmetszettel többrétegű fóliákhoz
- üreges huzal lapos vagy leválasztó hegesztéshez

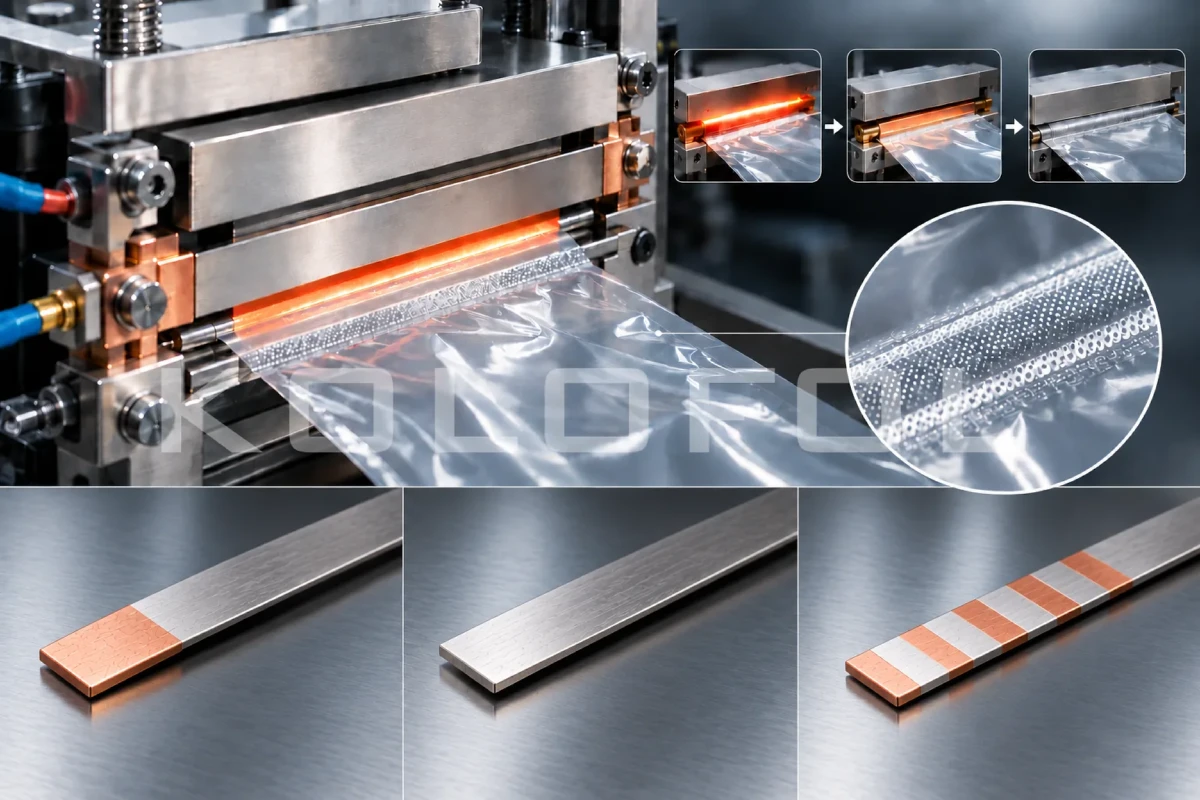

Hegesztőszalagok fóliahegesztő és csomagológépekhez
Impulzus-hegesztésnél az ellenálláselem rövid ideig kap áramot, felmelegíti a fóliát, majd a varrat nyomás alatt visszahűl. A stabil folyamat szempontjából fontos az egyenletes hőleadás és a csatlakozási pontok megfelelő kialakítása.
A hegesztőszalag végeinél a csatlakozás környezetében lokális túlmelegedés alakulhat ki. Ennek mérséklésére a szalagvégek felületkezelhetők. Ipari megoldásként ezüstözés, rézbevonat, réz + nikkel, illetve speciális esetben réz + arany bevonat is alkalmazható.
- Rézbevonat – Általánosan alkalmazható; részleges, úgynevezett zebra rézbevonat is kialakítható.
- Réz + nikkel – Korrózióval vagy hosszabb tárolással szemben előnyös, kontúrozott szalagoknál is használható.
- Speciális ötvözet – Kisebb hőtágulású hegesztőelemmel bizonyos esetekben egyszerűsíthető a feszítőmechanizmus.
- Erős varratok – Speciális impulzuselemek vákuum-, folyadék- és nehezebben hegeszthető csomagolásokhoz.

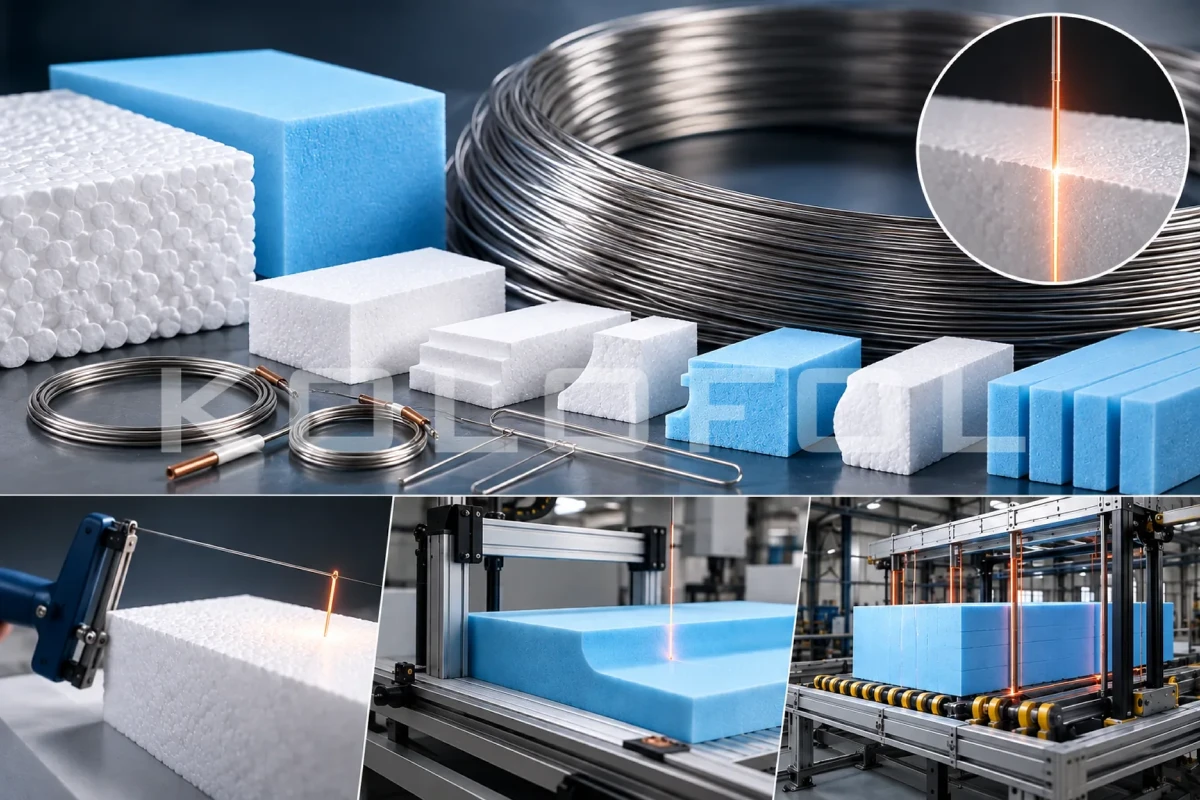

Titán melegvágó huzalok habanyagok precíz vágásához
A titán melegvágó huzalok EPS (expandált polisztirol) és XPS (extrudált polisztirol) habanyagok vágására használhatók kézi vágóberendezésekben, CNC vágógépeken és blokkdaraboló sorokon. A kis huzalátmérő csökkentheti a vágási rést és segíthet tiszta, egyenletes vágási felület kialakításában.
A megfelelő huzalátmérőt a hab típusa és sűrűsége, a gép elektromos paraméterei, a vágási sebesség, a vágási hossz és a kívánt felületi minőség alapján kell kiválasztani. Nedves, nagy sűrűségű, karbonnal erősített vagy újrahasznosított anyagot tartalmazó haboknál vastagabb huzal lehet célszerű.
- Ø0,20–0,25 mm – Finom, precíz vágásokhoz, különösen XPS anyagoknál.
- Ø0,30–0,35 mm – EPS és XPS CNC-vágáshoz, profil- és díszítőelem-vágáshoz.
- Ø0,40 mm – CNC-vágósorokhoz és blokkdaraboláshoz, nagyobb mechanikai tartóssággal.
- Ø0,47–0,50 mm – EPS blokkok szeleteléséhez, oldalazásához és nagyobb terhelésű feladatokhoz.
Jellemző műszaki adatok
| Huzalátmérő | Ellenállás | Méter/kg | Szakítószilárdság |
|---|---|---|---|
| Ø0,20 mm | 13,5 Ω/m | 3980 | 1500–2000 N/mm² |
| Ø0,25 mm | 12,5 Ω/m | 2450 | 1500–2000 N/mm² |
| Ø0,28 mm | 11 Ω/m | 2000 | 1500–2000 N/mm² |
| Ø0,30 mm | 10,5 Ω/m | 1700 | 1500–2000 N/mm² |
| Ø0,35 mm | 9 Ω/m | 1250 | 1500–2000 N/mm² |
| Ø0,40 mm | 8 Ω/m | 960 | 1500–2000 N/mm² |
| Ø0,47 mm | 6,2 Ω/m | 700 | 1500–2000 N/mm² |
| Ø0,50 mm | 5,9 Ω/m | 620 | 1500–2000 N/mm² |
| Ø1,00 mm | 3 Ω/m | – | 1500–2000 N/mm² |
A táblázat jellemző termékadatokat mutat. A konkrét szállítási tétel és kivitel műszaki adatait ajánlatadáskor szükséges visszaigazolni.
- Tekercses kivitel – A szükséges hossz a felhasználás során alakítható ki.
- Méretre készített huzal – Igény szerint előre meghatározott hosszúságú, felhasználásra előkészített kivitel.
- Kézi vágógép – Prototípusokhoz, kisebb sorozatokhoz és helyszíni megmunkáláshoz.
- CNC és blokkdarabolás – Kontúrvágás, szeletelés, oldalazás és nagyobb sorozatú EPS/XPS feldolgozás.
PTFE üvegszövet és PTFE bevonat a hegesztőelem környezetében
A PTFE bevonatú üvegszövet tapadáscsökkentő és hőálló elválasztórétegként használható a hegesztőelem és a fólia között, illetve a hegesztősín alátámasztásánál. Tekercsben, méretre vágva, stancolt alkatrészként és hegesztősínre kialakított fedőszalagként is alkalmazható.
A ragasztómentes középső zónával készülő fedőszalagoknál a hegesztőelem felett nincs ragasztóréteg. Nagy sebességű gépeknél PTFE üvegszövetből kialakított csőszerű burkolat is alkalmazható.
Bizonyos hegesztőhuzalok és szalagok közvetlenül PTFE bevonattal is készülhetnek. Ez rövidebb felfűtési és visszahűlési időt, egyszerűbb karbantartást és gyorsabb szalagcserét tehet lehetővé; a bevonat hőterhelése miatt pontos hőmérséklet-szabályozás szükséges.
- PTFE üvegszövet – Tapadáscsökkentő fedés, alátét és hegesztősín-burkolat.
- Zónaszalag – Ragasztómentes középső zóna közvetlenül a fűtőelem felett.
- PTFE bevonatú elem – Közvetlen tapadáscsökkentő bevonat huzalon, szalagon vagy speciális profilon.
- PTFE csőburkolat – Speciális megoldás a hegesztőelem körül, kedvező hűléssel és gyors cserélhetőséggel.

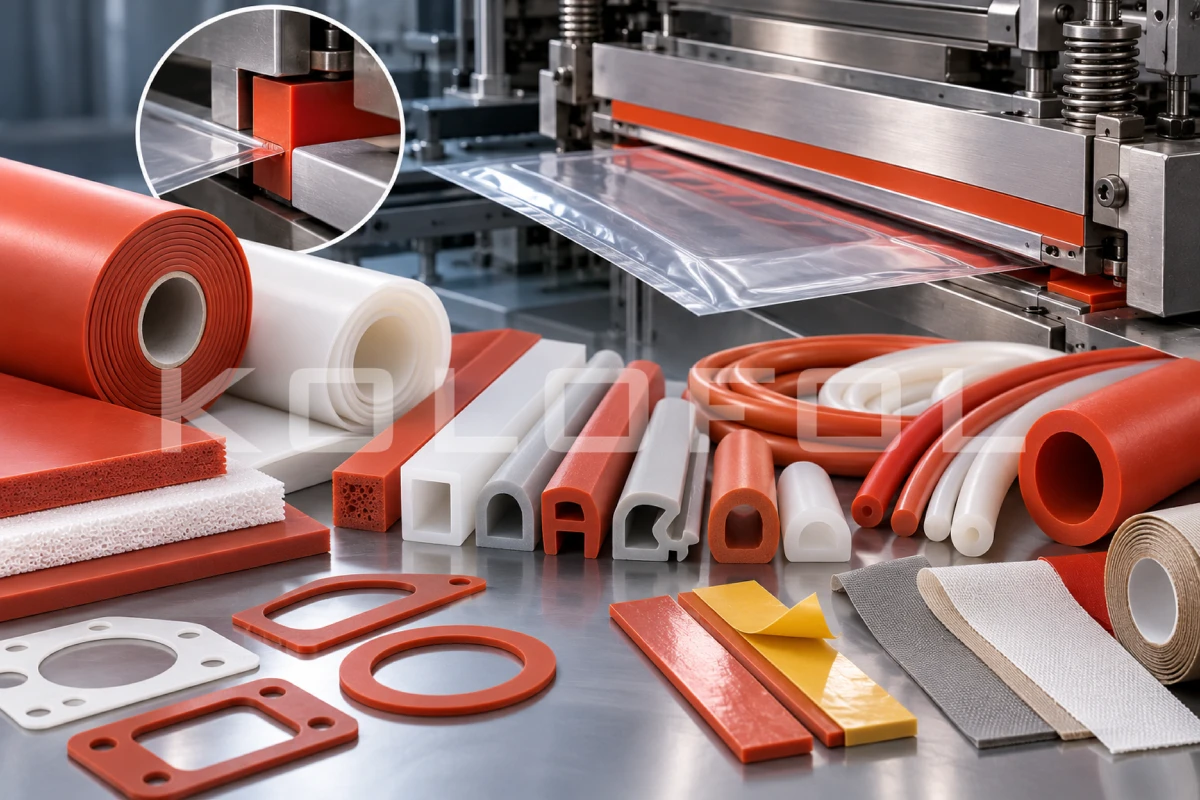

Szilikongumi a hegesztősínben
Szilikongumi szalagok, zsinórok és profilok rugalmas ellennyomó, alátámasztó és szigetelő elemként használhatók fóliahegesztő berendezésekben. A megfelelő keménység és geometria segíti az egyenletes nyomáseloszlást a varrat mentén.
Az ipari kínálat szilikon szalagokat, tömlőket, zsinórokat, speciális profilokat, lemezeket és habosított szilikon kiviteleket is alkalmaz ilyen gépészeti környezetben. Egyedi formadarabok rajz alapján is kialakíthatók.
- szilikon szalag hegesztősín alátámasztásához
- tömör vagy habosított szilikonprofil
- szilikon zsinór és egyedi profil
- hőálló öntapadó kivitel bizonyos alkalmazásokhoz
- szilikonbevonatú üvegszövet és egyéb szigetelőanyagok

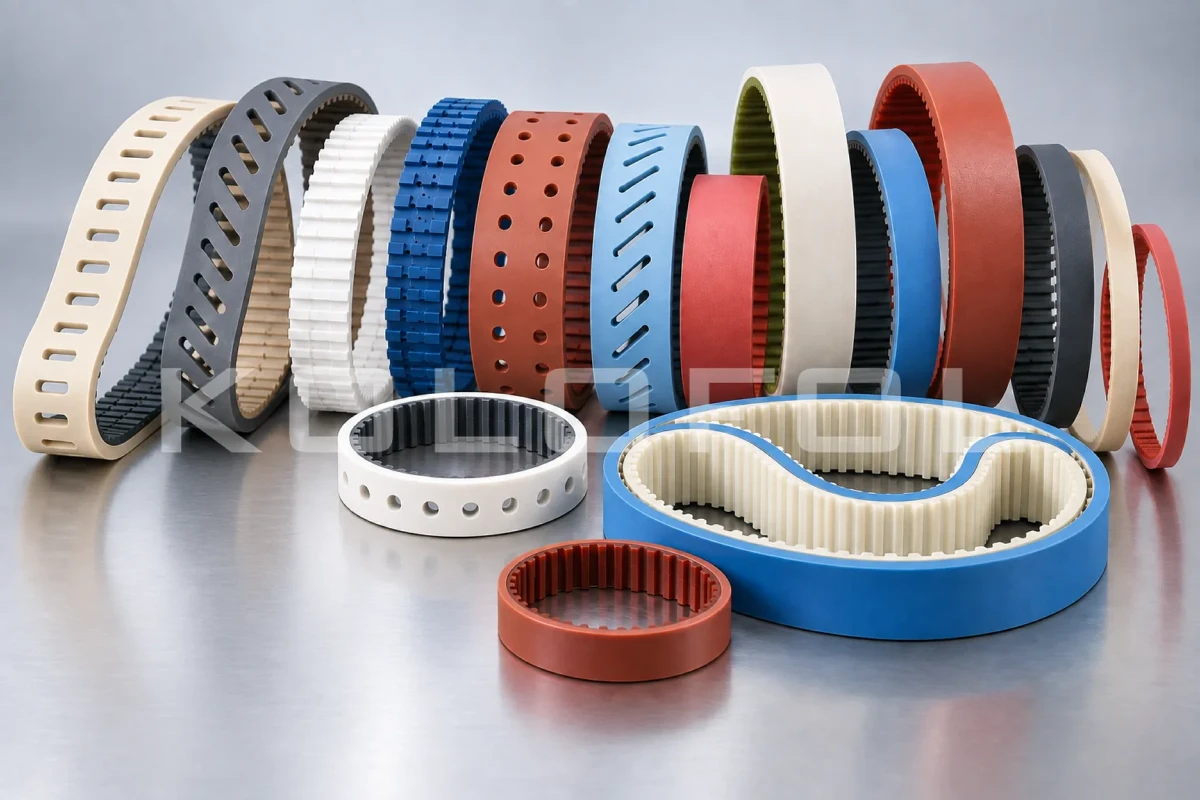

Lehúzószíjak függőleges csomagológépekhez
A fólia továbbítását végző lehúzószíj a formázócső mellett nagy tapadást és kopásállóságot igényel. Standard kivitelben nagy súrlódású gumibevonat használható, nagyobb igénybevételhez fokozott kopásállóságú anyag választható.
A szíjak furatokkal, kivágásokkal, vákuumnyílásokkal vagy a töltőcső profiljához igazított belső marással készülhetnek. Vákuumszíjnál a fólia negatív nyomással tapad a szíjhoz. Gyártás rajz vagy minta alapján is lehetséges.
- nagy súrlódású gumibevonat
- kopásálló nagy teljesítményű kivitel
- vákuumfuratok és egyedi kivágások
- belső profilmarás a töltőcsőhöz
- gyártás rajz vagy minta alapján

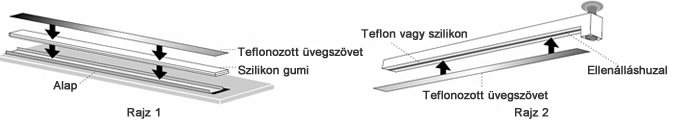

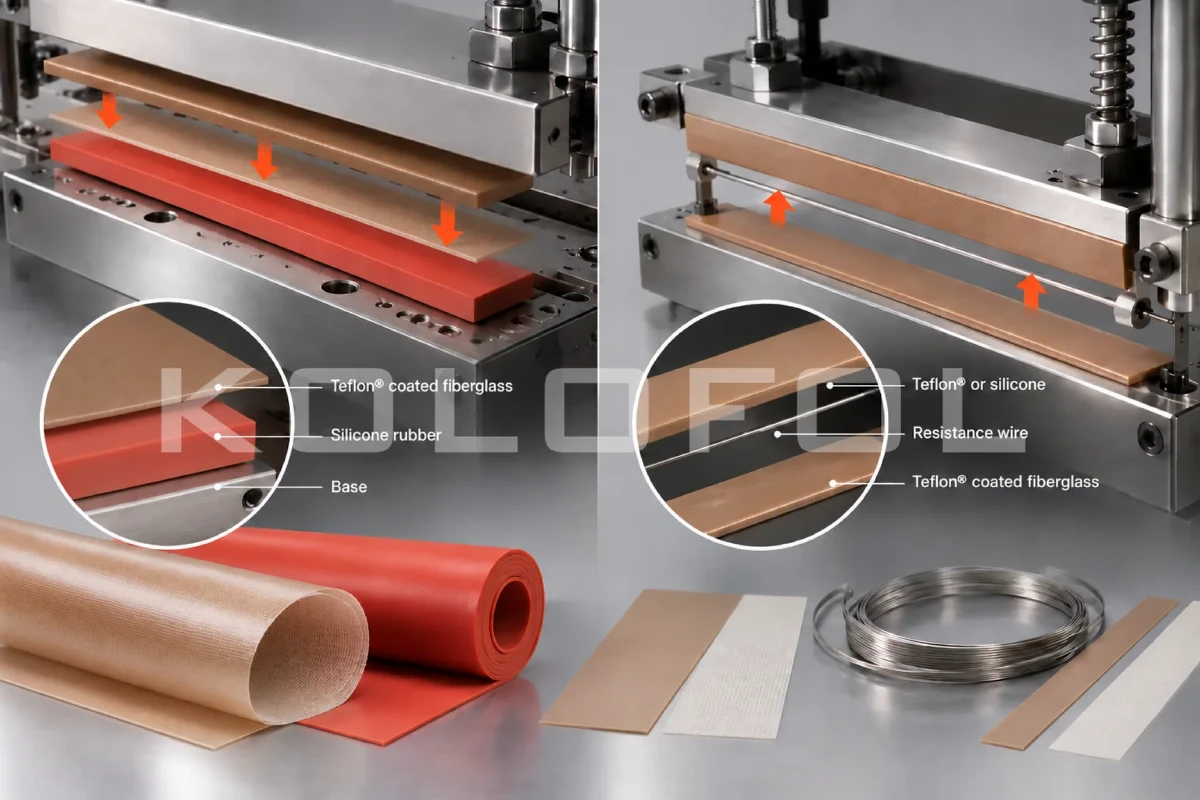

Impulzuselem + PTFE + szilikon + gépalkatrész
A fóliahegesztés megbízhatóságát nem egyetlen alkatrész határozza meg. Az ellenállás-hegesztőelem, a PTFE tapadáscsökkentő réteg, a szilikon ellennyomó vagy szigetelő elem és a gép mechanikai beállítása együtt alkot rendszert.
- 1. Hegesztőelem – Huzal, szalag vagy speciális profil a szükséges ellenállással és geometriával.
- 2. PTFE réteg – PTFE üvegszövet, zónaszalag vagy közvetlen PTFE bevonat.
- 3. Ellennyomás – Szilikongumi vagy más hőálló alátámasztó anyag.
- 4. Fóliatovábbítás – Lehúzószíj és kapcsolódó kopóalkatrészek a stabil gépfutáshoz.
Milyen adatokat érdemes megadni?
A megfelelő ellenálláshuzal vagy hegesztőszalag azonosításához a pontos méret és az anyagminőség a legfontosabb. Ha a jelenlegi anyag nem ismert, a gép adatai és egy minta alapján is elindítható az egyeztetés.
- átmérő vagy szélesség × vastagság
- teljes hossz és aktív fűtött hossz
- anyagminőség, ha ismert
- hideg ellenállás vagy fajlagos ellenállás, ha ismert
- üzemi feszültség / áram / teljesítmény, ha ismert
- hegesztési, vágási vagy fűtési feladat
- csatlakozóvégek kialakítása és bevonata
- PTFE bevonat vagy külön PTFE fedőszalag igénye
- rajz, fotó vagy eredeti minta
- kívánt mennyiség
Gyakori kérdések
Mi a különbség a körhuzal és a lapos hegesztőszalag között?
A geometria eltérő hőeloszlást és áramsűrűséget eredményez. Lapos szalagot gyakran szélesebb hegesztési varrathoz, kör- vagy profilhuzalt vágó, leválasztó vagy speciális varratokhoz használnak.
Készülhet egyedi profil?
Igen. Speciális keresztmetszetek és formázott hegesztőelemek rajz, minta vagy műszaki igény alapján is kialakíthatók.
Miért kezelik a hegesztőszalag végeit?
A csatlakozások közelében kialakuló lokális túlmelegedés csökkentésére. A megfelelő felületkezelés mérsékli a csatlakozási ellenállást és növelheti az élettartamot.
Mire szolgál a PTFE üvegszövet?
Tapadáscsökkentő és hőálló elválasztóréteg a hegesztőelem, a fólia és a hegesztősín között. Ragasztós, ragasztómentes vagy zónás kivitel is alkalmazható.
Lehet a hegesztőszalag közvetlenül PTFE bevonatú?
Igen, bizonyos huzalok, szalagok és speciális profilok közvetlen PTFE bevonattal is készülhetnek. Az alkalmazásnál a hőmérséklet-szabályozás különösen fontos.
Milyen anyagot válasszak Kanthal®, Resistohm® vagy más ötvözet helyett?
A csereanyagot nem csak az ellenállás alapján kell kiválasztani. A fajlagos ellenállás, hőtágulás, mechanikai tulajdonságok, üzemi hőmérséklet és a gép szabályozása együtt döntő.
Milyen huzal használható EPS és XPS hab vágásához?
Titán melegvágó huzal használható kézi, CNC- és blokkdaraboló berendezésekben. A megfelelő átmérőt a hab típusa, sűrűsége, a vágási hossz, a gép elektromos paraméterei és a kívánt vágási minőség alapján kell kiválasztani.
Ellenálláshuzalt vagy hegesztőszalagot keres?
Küldje el a méretet, anyagminőséget, mennyiséget és lehetőség szerint rajzot vagy fotót. Ismeretlen anyagnál a gép és az alkalmazás adatai is segítenek a megfelelő megoldás kiválasztásában.
